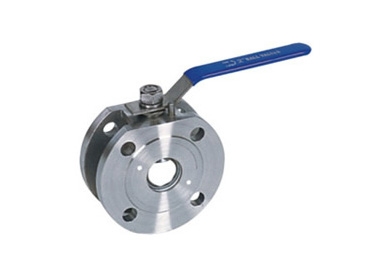

產品編號：超薄型球閥

超薄型球閥流體阻力小，其阻力系數與同長度的管段相等。緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好。操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

用 途

本產品適用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

主要性能參數

1）連接形式：螺紋、法蘭、焊接、對夾等

2）傳動方式：手動、蝸輪傳動、齒輪傳動、氣動、電動等

3）口徑從DN6-DN600；壓力從1.0MPA-64MPA；溫度-100℃-600℃

4）材質有：碳鋼、不銹鋼、合金鋼、低溫鋼、球墨鑄鐵及其他特殊鋼；

5）三通或四通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。

優點

1．流體阻力小，全通徑的球閥基本沒有流阻。

2．結構簡單、體積小、重量輕。　　

3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。　　

4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。　　

5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。　　

6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起球閥密封面的侵蝕。　　

7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。　　

8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中

【 主要外形尺寸 】

SIZE	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"
d	15	19	23.5	30	36	45	58	67	79	100	125
L	32	38.5	45	55	62	72	95	120	145	200	225
D	95	105	115	135	145	160	180	195	215	245	280
D1	65	75	85	100	110	125	145	160	180	210	240
D2	45	55	65	78	85	100	120	135	155	185	210
H	62	70	79	86	92	102	158	172	187	200	240
E	110	125	135	150	150	180	250	300	350	650	840
b	14	14	16	16	18	20	22	24	24	26	26
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23
f	2	2	2	3	3	3	3	3	3	3	3

【 主要零件的材料說明 】

零件名稱	材質
閥體	不銹鋼CF8M/CF8	碳鋼WCB
球	不銹鋼 316/304	不銹鋼SS304
密封墊	聚四乙烯PTFE	聚四乙烯PTFE
閥桿	不銹鋼 316/304	不銹鋼SS304
填料	聚四乙烯PTFE	聚四乙烯PTFE
定位鎖	不銹鋼304	不銹鋼304
手柄	不銹鋼304	不銹鋼304
發紺螺母	不銹鋼304	不銹鋼304
填料壓蓋	不銹鋼304	不銹鋼304
手柄套	塑料	塑料
密封瓶帽	不銹鋼 316/304	不銹鋼SS304
墊圈	聚四乙烯PTFE	聚四乙烯PTFE

材質	不銹鋼	連接形式	法蘭
結構形式	浮動球球閥	公稱通徑	15-300（mm）
適用介質	水、氣、油品等	壓力環境	常壓
工作溫度	常溫	標準	意大利
流動方向	雙向	驅動方式	手動
零部件及配件	閥體	用途	截止
類型(通道位置)	二通式	作用對象	壓縮機
